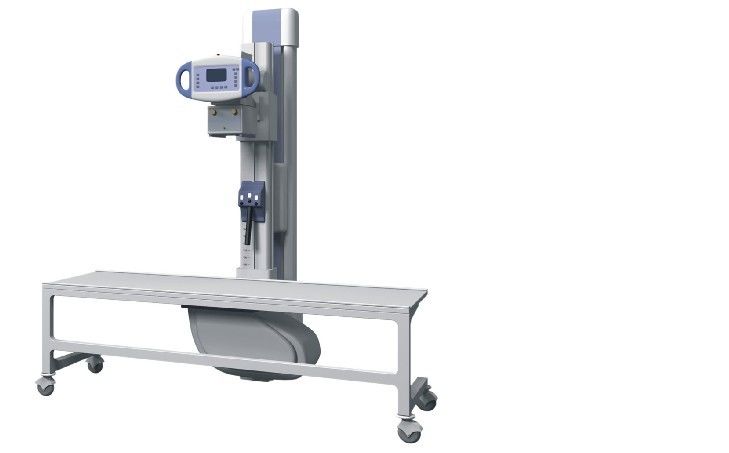

Hochfrequenz
Mit beweglichem Fotografiebett
Varian-Flachbildschirmdetektor
Hauptkonfiguration
Nein | Teilname | Art | Quantität |
Hochfrequenzhochspannungsgenerator | YJG30R-A | 1set | |
Steuerpult | YJO- Ⅳ | 1set | |
Röntgenröhre | H1083 | 1set | |
Strahl, der Gerät begrenzt | M-38 | 1set | |
Flachbildschirmdetektor | 1800R | 1set | |
SLC | YJT- Ⅰ | 1set | |
Dr-Gestell | YJDR- Ⅰ | 1set | |
Bewegliches Fotografiebett | YJS- Ⅲ | 1set | |
Erwerbsarbeitsplatz (Computer) | Farbbildschirm | 1set | |
GITTER | 103line | 1set | |
Hochspannungskabel | 75kV | 1pair |
Technische hauptsächlichparameter
Nein | Technische Parameter |
1 | Röntgenstrahlgenerator (YJG30R-A) |
1,1 | Versorgungsspannung: Three-phase380V±38V |
*1.2 | Maximale Spitzenleistung: 30kW |
*1.3 | Funktionierendes frequency≥100kHz |
1,4 | Fotografiebrennspannung: Ununterbrochen, die Schrittlänge von 1 KV zu justieren, kann der Stellbereich ist 40 KV | 150 KV |
*1.5 | Fotografieröhrenstrom: Kann treten Anpassung, Einstellbereich, 10mA~200mA |
*1.6 | Ladezeit: justierbare Strecke, 2ms~6300ms |
1,7 | Gegenwärtig-Zeit: Kann treten Anpassung, Einstellbereich, 0.1mAs~500mAs |
2 | Steuerpult (YJO- Ⅳ) |
2,1 | DC12V |
3 | Röntgenröhre (H1083) |
3,1 | Höchste Betriebsspannung: 125kV |
*3.2 | Bi-Fokus: 0.6mm (kleines Schwerpunkt)/1.2mm (großer Schwerpunkt) |
3,3 | Anodeneingangsleistung: 15KW (kleiner Schwerpunkt); 30KW (großer Schwerpunkt) |
3,4 | Der Anodengesichtswinkel: 12° |
*3.5 | Die AnodenUmdrehungsgeschwindigkeit: 3000rpm |
3,6 | Anodenenthalpie: 150KHU |
4. | Strahl, der begrenzt Gerät (M-38) |
4,1 | Führungstürsteuermodus: Handbetrieb |
4,2 | Stromversorgung: 24VAC 7A |
4,3 | Eigenfilterung: 1.2mmAL |
4,4 | Heller Blitz: 30s |
5 | Flachbildschirmdetektor (1800R) |
*5.1 | Leuchtstoffmaterial: Direktes Wachstumscäsiumjodid |
*5.2 | Überprüfung der Flächengröße: 17×17inch |
5,3 | Ortsauflösung: ≥3.0 lp/mm |
5,4 | Analog-digitale Umwandlung: 16bit |
6 | Pixelregion: 431,8 × 431,8 mm2 |
6,1 | Pixelreihe: 2816 × 2816 |
6,2 | Pixelgröße: 154μm |
6,3 | Bildlesezeit: 1~1.5s |
6,4 | Zeit der Belichtung: Am kürzesten: 1 Frau; am längsten: 10 s |
7 | Dr-Gestell |
7,1 | Standspaltenhöhe: 2240mm |
7,2 | Uc-Arm, zum entlang die Spalte hoch- und runterrückzuen: 700mm~1700mm |
7,3 | Uc-Arm entlang dem Spaltendrehbereich: 0°~105° |
7,4 | Bewegen Sie sich auf und ab Detektorstrecke: 700mm~1700mm Steuermodus: Elektrische bremsende Kraft: ≥100N |
7,5 | Rohrteilbewegungsstrecke des Strahls X: 0~800mm±50mm Blockierungsweise: mit Motorantrieb; bremsende Kraft: ≥100N |
7,6 | SID distance1000mm~1800mm |
8 | Bewegliches Fotografiebett (YJS- Ⅲ) |
8,1 | Plattengrößenbett: length×width× height=2020mm×690mm×680mm |
8,2 | Betriebsart: Handbetrieb |
8,3 | Lastentragend: Nachher unter 135 Kilogramm sollte Gewicht in der Lage sein, richtig zu arbeiten |
Andere: | |
9 | Arbeitsplatz |
9,1 | CPU: ≥2.8GHz |
9,2 | RAM: ≥2GB |
9,3 | Scheibengröße: ≥500GB |
9,4 | Anzeige: ″ ≥19 medizinische Farbe-LCD-Anzeige |
10 | Software-Funktion (DRimage, das Software verarbeitet) |
10,1 | Hochspannungsgenerator kann mit einer Vielzahl der Röntgenröhre, das Rohr aller Machtkurve, abkühlende Kurve, Steuerung ausgerüstet werden durch Software |
10,2 | Hat Eigentestschutzfunktion der Störungswarnung und -abschaltung zügig |
10,3 | Dicom3.0 schließt für Bildübertragung, Frage, Druck, usw. an |
10,4 | Mit Software der Bildverarbeitung Magellan3 |
